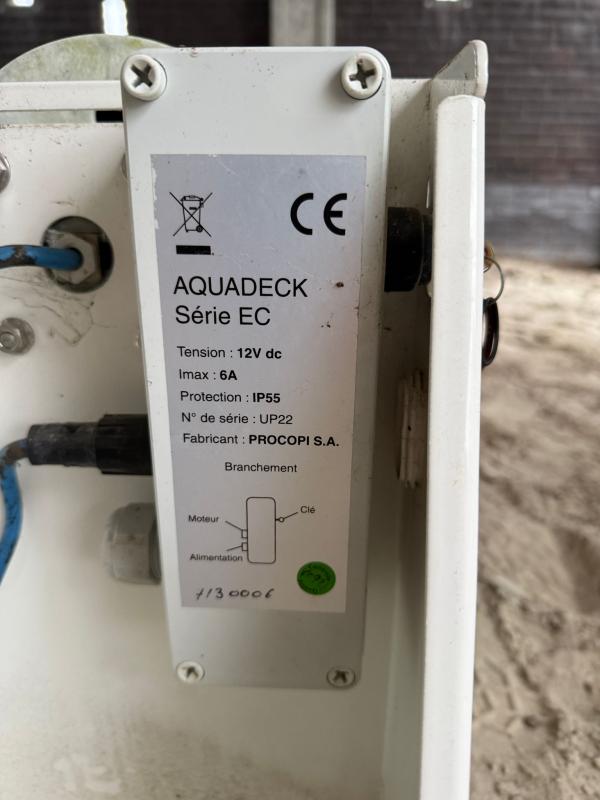

Ik heb een rolluik van aquadeck op mijn zwembad. Deze is via een Aqua-ECB aangesloten op een sleutelschakelaar dewelke in de kelder werd geplaatst. Er werd ook een afstandsbediening aangesloten in de Aqua-ECB (Eaton Xcomfort) doch het bereik is niet ver genoeg. Het is te zeggen ik kan het enkel in het huis bedienen en niet aan het zwembad.
Ik heb dus een Shelly Plus 2PM gekocht om de rolluik via wifi te kunnen bedienen aan het zwembad. Ik geraak er echter niet aan uit hoe ik dit werkend kan krijgen. Ik heb de schema's al eens bekeken maar geraak er niet wijs uit. Heb het al op verschillende manieren geprobeerd maar krijg er geen beweging in.
Ik had dit graag als extra gehad, zodat de Eaton Xcomfort ook nog kan gebruikt worden in geval van nood als er geen internet moest zijn.
Kunnen jullie mij zeggen hoe ik de Shelly Plus 2PM kan aansluiten zodat het rolluik hiermee kan bediend worden?
-
Antwoorden
-
-
Sylvester

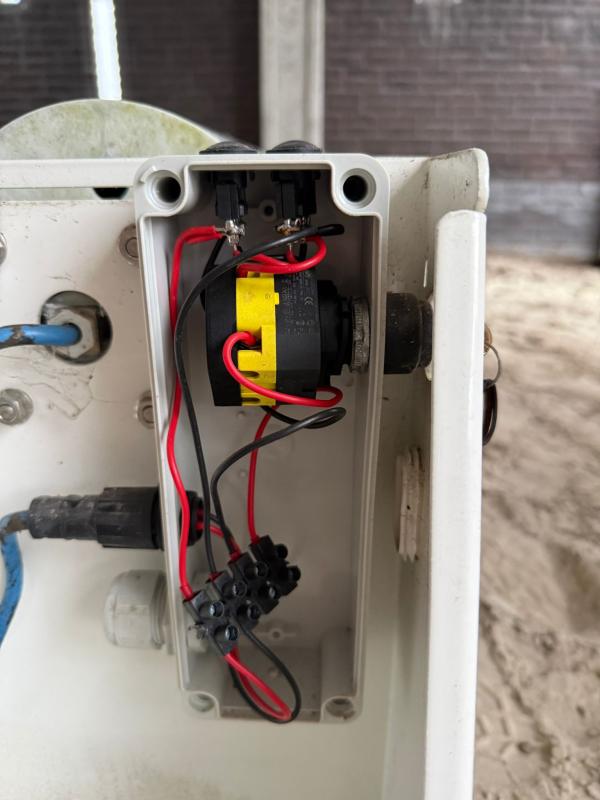

Even een vraag en opmerking. Waarom staat die sleutelschakelaar in de kelder? Dat is fout. De bedoeling is dat die bij het zwembad staat zodat je toezicht hebt als het dicht gaat. Veiligheid!
Dit terzijde doch belangrijk,…
Ik weet wel wat van de Shelly reeks. Een goed idee om dit eventueel met Shelly te doen, maar helaas foute Shelly. De sleutelschakelaar is er toch eentje met twee drukknoppen? Dat zijn (voor zover ik weet) potentiaalvrije contacten. De shelly plus 2PM is niet potentiaal vrij. Een knutselaar zou het nog eventueel met die kunnen doen, maar dat is te complex. Je zou het eventueel met 2 stuks Shelly 1plus kunnen doen. Die heeft een potentiaalvrij relais contact.
Nu weet ik niet hoe technisch jij bent.
-
Hegulejo
Bij de bouw van ons huis hadden we kabels voorzien die we dachten nodig te hebben voor het zwembad. We hadden een kabel getrokken voor de rolluik maar wisten niet dat we er nog een voor de sleutelschakelaar moesten voorzien (rolluik is pas later geplaatst). De mogelijkheid om nog een kabel naar buiten te trekken was heel moeilijk daar het terras er al lag en de doorvoeren naar buiten dichtgemaakt waren. Daarom hangt die sleutelschakelaar dus in de kelder naast de Aqua ECB.
Ik was bezig met de Shelly te koppelen aan dezelfde kabel dan de afstandsbediening maar dit is dus niet goed van mij. Als ik 2 stuks Shelly plus 1 zou het volgens u moeten lukken? Deze moet ik dan aansluiten op de sleutelschakelaar zelf of in de ECB waar de sleutelschakelaar op aangesloten is?
-
Sylvester
Ja, je kan dat op het PCB van de sturing. Die van de Shelly Plus 1 is potentiaalvrij en doe je dus niks mis mee.
De Shelly Plus 2PM is eigenlijk bedoeld voor rolluiken van huizen waarmee de motor aangestuurd wordt met twee spanningsdraden (links-rechts of boven-onder), dit kan voor 230v of 24v. Maar dat wil dus zeggen dat de Shelly spanning op de contacten zet als deze schakelt. Het kan zelfs zijn dat de ingangen van de PCB van het rolluik defect gaat als je deze Shelly aansluit. Of die nog OK zijn, kan je eenvoudig testen door de reeds aanwezige rolluik schakelaar te bedienen. Als deze nog werkt, is er niets aan de hand.
Ik zeg wel dat het kan met de Plus 1, maar je moet wel een beetje technisch op de hoogte zijn van die dingen. Het is niet plug en play voor een leek.
-
Hegulejo
Alles werkt nog zoals het moet dus das al een geluk!

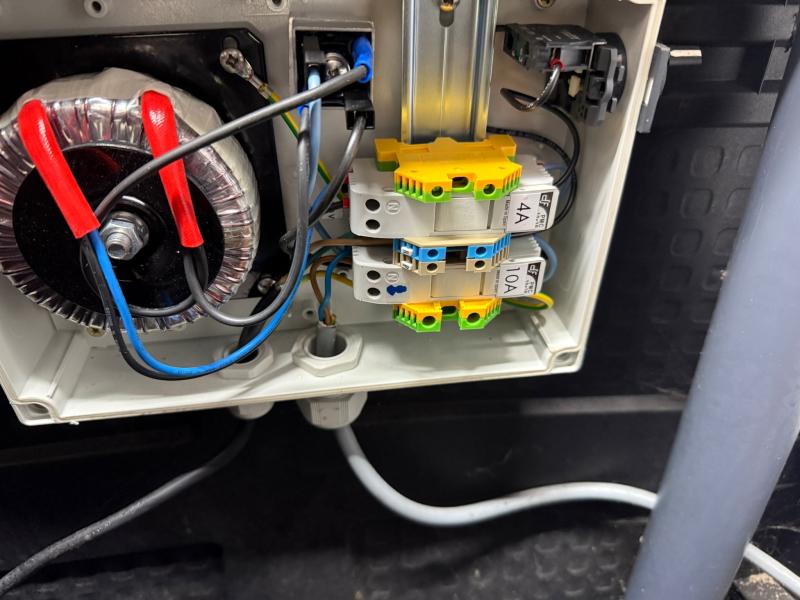

Als ik het dus goed begrijp sluit ik 1 shelly aan op nummer 1 (blauw) op de PCB en 1 shelly op de nummer 3 (groen) op de PCB en pak ik gewoon de 230v voeding van de aqua ECB om op de shellys aan te sluiten.
-
Sylvester
Die shelly moet je met 2 draden aansluiten
De 0 sluit je aan op de L (rode draad) en de 1 sluit je aan op de blauwe draad. Voor de tweede shelly doe je hetzelfde maar dan sluit je de 1 op de groene draad aan.
Hoe je die shelly gaat aansturen weet ik niet van buiten. Ik vermoed dat je een Shelly kunt instellen als ‘puls’, net zoals een drukschakelaar die even een contact maakt en terug loslaat.
De L en N van de Shelly kan je inderdaad aansluiten op de L en N (230v) van het PCB van het rolluik. Moest je het héél veilig willen, kan je de Shelly ook op een voeding van 12v aansluiten ipv 230v. Moet wel anders aangesloten worden.
Denk eraan dat je goede wifi in de buurt moet hebben.
-
Hegulejo
Ok bedankt. Ik ga het eens proberen …
-
Hegulejo
even update. Met 1 shelly plus 1 werkt het ook. Aansluiten op de 2 en 4 en de L en N in de PCB en op de Shelly op de L en N en op 0 en 1. Werkt perfect!
-
